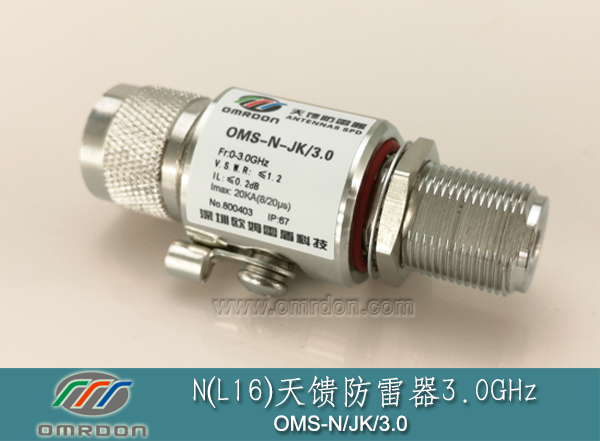

N接口 開關型同軸天饋防雷器（天饋浪涌保護器 天饋避雷器）OMS-N-JK/3.0-
天饋防雷器是浪涌保護器的一種，主要是針對饋線所采取的防雷保護。天饋防雷器又稱天饋信號防雷器，天饋避雷器，天饋線路防雷器，天饋線路避雷器。在實際選擇上，產品的頻率范圍，插入損耗，最大放電電流等參數是首要考慮的因素。
歐姆雷盾（OMRDON）N接頭開關型同軸天饋防雷器（SPD、電涌保護器）能防止因饋線感應雷擊過電壓而對天線及收發設備造成的損害，適用于衛星無線通信，移動基站，微波通信，廣播電視等同軸天饋系統信號的電涌保護，安裝于防雷分區LPZ0A-1及后續分區。該產品采用屏蔽外殼封裝，內置優質高速過壓保護器件，對天饋線路上感應的雷電高壓脈沖具有高效的保護防御功能。
| 產品名稱 | 開關型同軸天饋防雷器 |
| 型號 | OMS-N-JK/3.0 |
| 接口方式 | N/JK |
| 最大持續工作電壓(Uc) | 90V |
| 電壓保護水平(Up) | 600V |
| 標稱放電電流In(8/20μs) | 10KA |
| 最大放電電流Imax(8/20μs) | 20KA |
| 反應時間 Ta | ≤25ns |
| 最大傳輸功率 pt | 400W |
| 駐波比 V.S.W.R | ≤1.2 |
| 特性阻抗 | 50/75Ω |
| 插入損耗 | ≤0.2dB/3.0GHZ |
| 頻率范圍 Fr | DC-3.0GHZ |
| 外殼材料 | 黃銅 |
| 外殼防護等級 | IP65 |
| 接地電阻Ω/線勁 | ≤4Ω /≥2.5mm2 |
| 工作溫度范圍 | 負40℃~~+70℃ |
| 空氣相對濕度 | 30%~90% |
| 尺寸mm | 52*25*25 |
| 執行標準 | GBIBB02.1 IEC61643-1 |
1.駐波比小，插入損耗低（≤0.2db)；
2.傳輸速率高，使用頻率范圍大；
3.當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行；
4.多種接頭可選。
防雷器安裝方法
1.為了可靠地防止雷電襲擊，可以在天線輸出端和被保護設備輸入端各串接一個天饋防雷器。在雷電較少的地區，天線不帶放大器的情況下，也可以只用一個。
2.把防雷器上的接線片焊上盡量短的接地導線（導線截面積不小于2.5mm ），另一端與防雷系統接地母線可靠連接，接地電阻不大于4Ω。
3.在戶外使用天饋防雷器時必須注意防雨，切不可讓雨水浸入其內部造成腐蝕損壞。
4.本產品無需特別維護。當系統工作出現故障時，可拆除防雷器后再檢查，若還原到使用前的狀態后系統恢復正常，則說明防雷器已經損壞，必須立即更換。
防雷器安裝注意事項
1.本系列防雷器不分輸入輸出端,任一端口均可連接被保護設備；
2.正負線路請勿接反或接錯,切記不可帶電作業；
3.防雷器安裝在被保護設備前端越近效果越好；
4.設備需要定期檢查，產品劣化后必須立即更換；
5.接地一定要良好且接地電阻不大于4歐姆。
